Nautilis Puffer Monitor

WiFi monitoring device for buffer tanks and thermal storage systems

Nautilis Puffer Monitor je pametni WiFi uređaj namijenjen nadzoru pufer spremnika, spremnika topline i sustava akumulacije energije. Uređaj koristi do tri DS18B20 temperaturna senzora za praćenje temperature na vrhu, sredini i dnu spremnika.

Glavne značajke

  • WiFi povezivost
  • Do tri DS18B20 temperaturna senzora
  • Praćenje vrha, sredine i dna pufera
  • Temperaturni alarmi za svaki senzor
  • Podrška za Nautilis Monitoring Platform
  • Push obavijesti putem Pushover aplikacije
  • Lokalno web sučelje za konfiguraciju

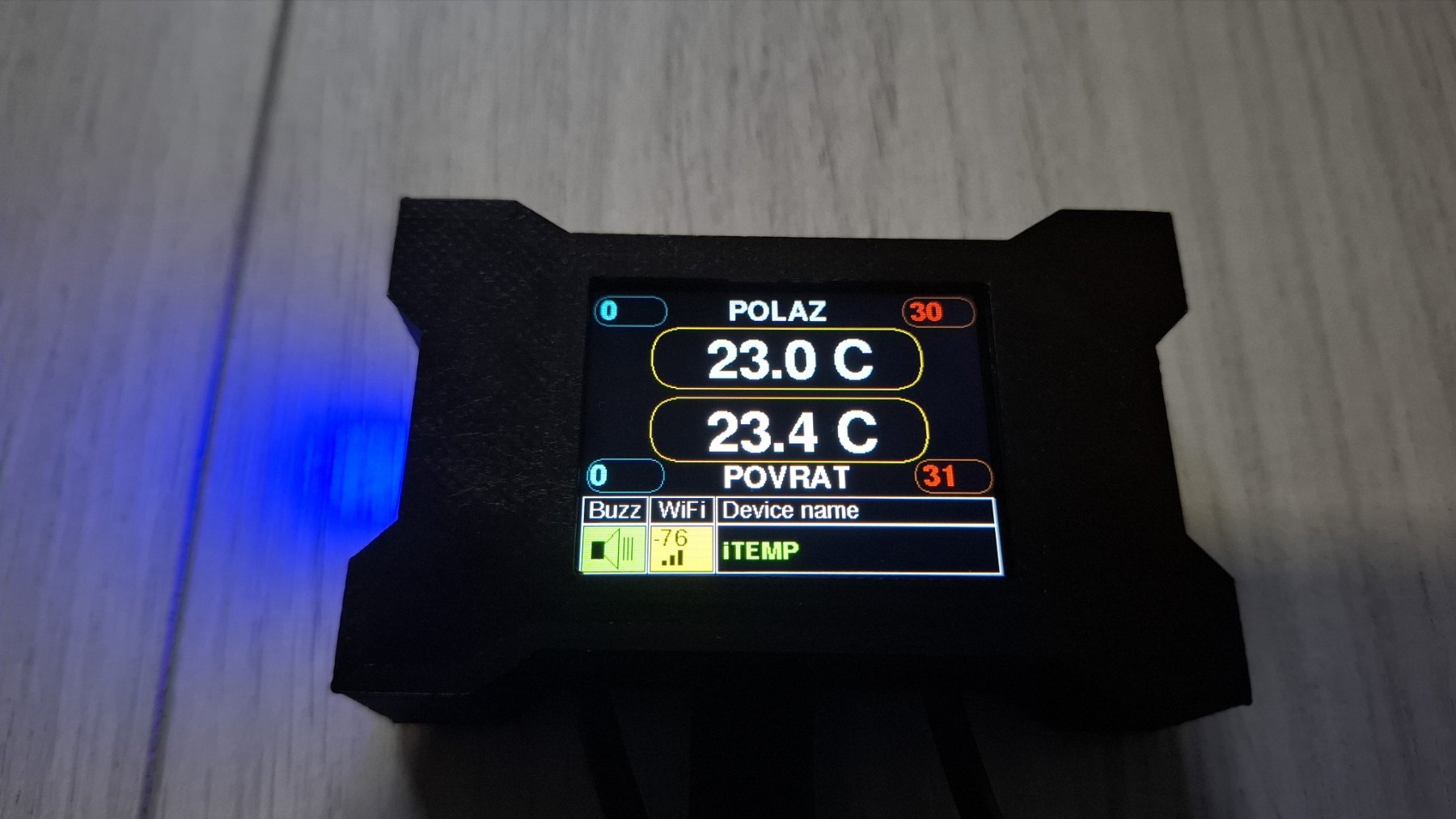

  • TFT zaslon s prikazom podataka u stvarnom vremenu
  • Povijest mjerenja i grafovi
  • CSV izvoz podataka
  • Zvučni alarm

Galerija

Opis proizvoda

Nautilis Puffer Monitor je WiFi uređaj namijenjen praćenju temperature pufer spremnika i drugih sustava akumulacije topline.

Uređaj koristi do tri digitalna temperaturna senzora DS18B20 koji se najčešće postavljaju na vrh, sredinu i dno spremnika.

Takav raspored omogućuje jednostavan pregled količine pohranjene toplinske energije i stanja slojevitosti temperature unutar spremnika.

Primjena

  • Pufer spremnici
  • Spremnici topline
  • Solarni spremnici
  • Akumulacijski spremnici za kotlove na drva
  • Sustavi grijanja s više izvora topline

Tri temperaturna senzora

Za svaki temperaturni senzor moguće je definirati vlastite alarmne granice, kalibraciju mjerenja i naziv senzora.

Uobičajena konfiguracija je:

  • T1 – vrh spremnika
  • T2 – sredina spremnika
  • T3 – dno spremnika

Sustav alarma

Ako temperatura bilo kojeg senzora prijeđe zadane granice, uređaj može aktivirati zvučni alarm te poslati obavijest putem Nautilis Monitoring Platforme.

Postupak prvog pokretanja

  1. Uključite uređaj.
  2. Spojite se na njegovu WiFi pristupnu točku.
  3. Otvorite konfiguracijsku stranicu u web pregledniku unosom adrese 192.168.4.1.
  4. Nakon otvaranja konfiguracijske stranice otvorite izbornik Network & cloud.
  5. Unesite podatke vaše WiFi mreže i lozinku.
  6. Service type treba biti NAUTILIS za preporučenu konfiguraciju ili odaberite servis po želji.
  7. Custom Stream URI or token za NAUTILIS servis treba biti jednak AP SSID.
  8. Spremite postavke. Ugasite uređaj na deset sekundi i ponovno ga pokrenite.

Nakon toga uređaj će se spojiti na lokalnu mrežu i započeti s nadzorom senzora.

Lokalno web sučelje

Uređaj ima ugrađeno web sučelje dostupno putem lokalne mreže. Putem web preglednika moguće je podesiti WiFi podatke, naziv uređaja, servis za slanje podataka, temperaturne jedinice, alarmne vrijednosti, korekcije senzora, zvučni alarm, interval slanja podataka i postavke zaslona.

Sve postavke pohranjuju se u memoriju uređaja te ostaju sačuvane i nakon nestanka napajanja.

Nautilis Monitoring Platforma

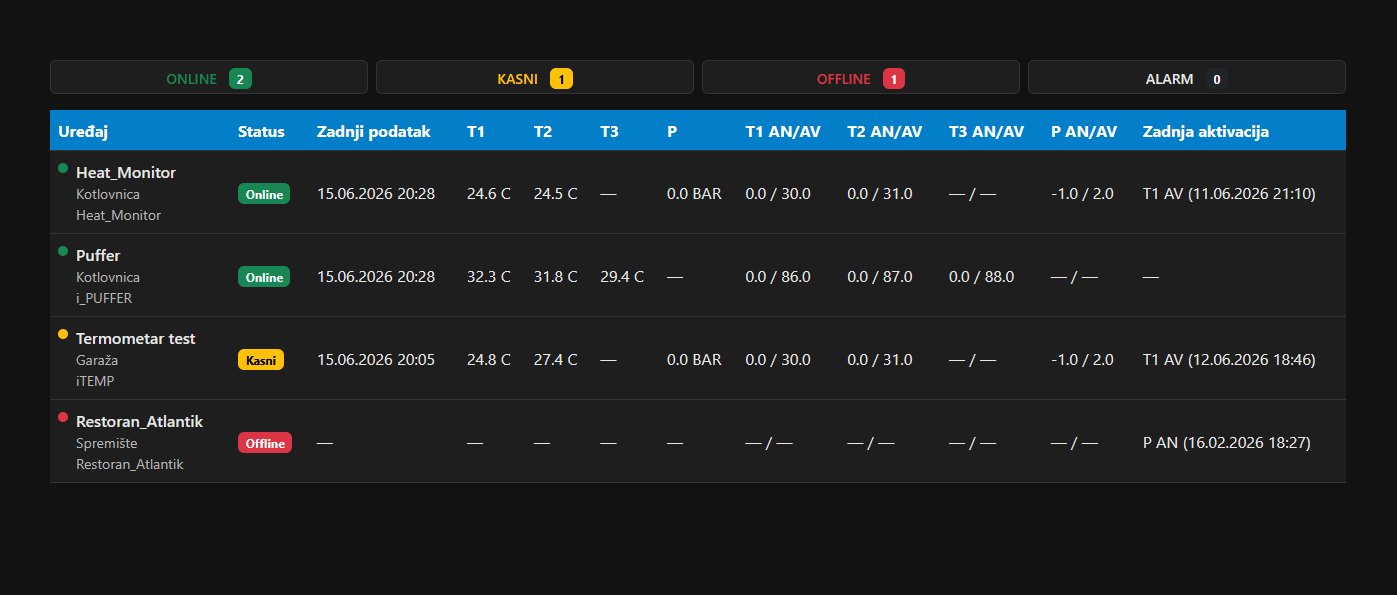

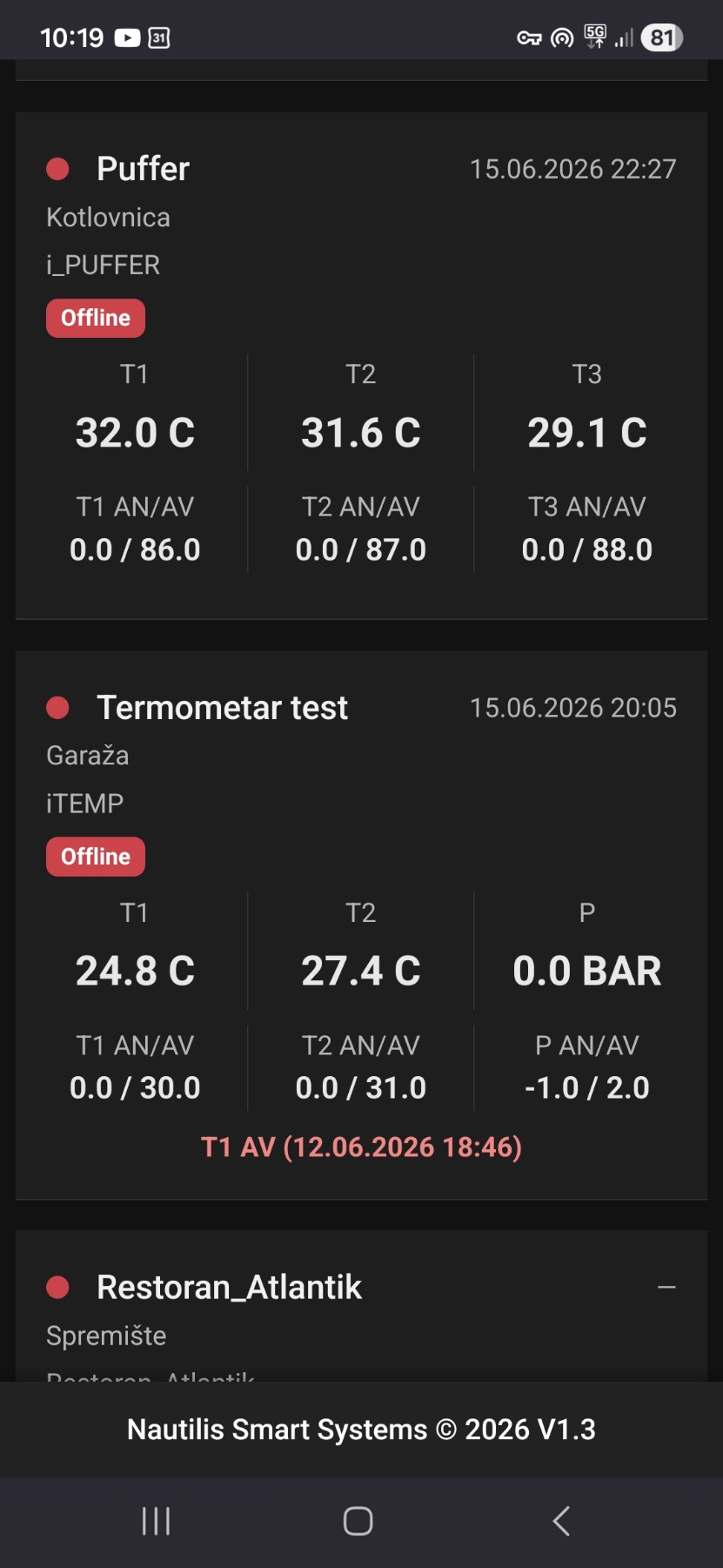

Odabirom Nautilis servisa uređaj automatski šalje podatke na Nautilis Monitoring Platform. Platforma omogućuje pregled trenutnih vrijednosti, pohranu povijesnih podataka, pregled aktivnih alarma, push notifikacije na mobilni uređaj i udaljeni nadzor više uređaja. Trenutno je minimalni interval slanja podataka 60 sekundi.

Nakon prijave svaki korisnik može:

  • pregledavati svoje uređaje
  • uređivati naziv uređaja
  • postaviti lokaciju uređaja
  • dodavati vlastite napomene

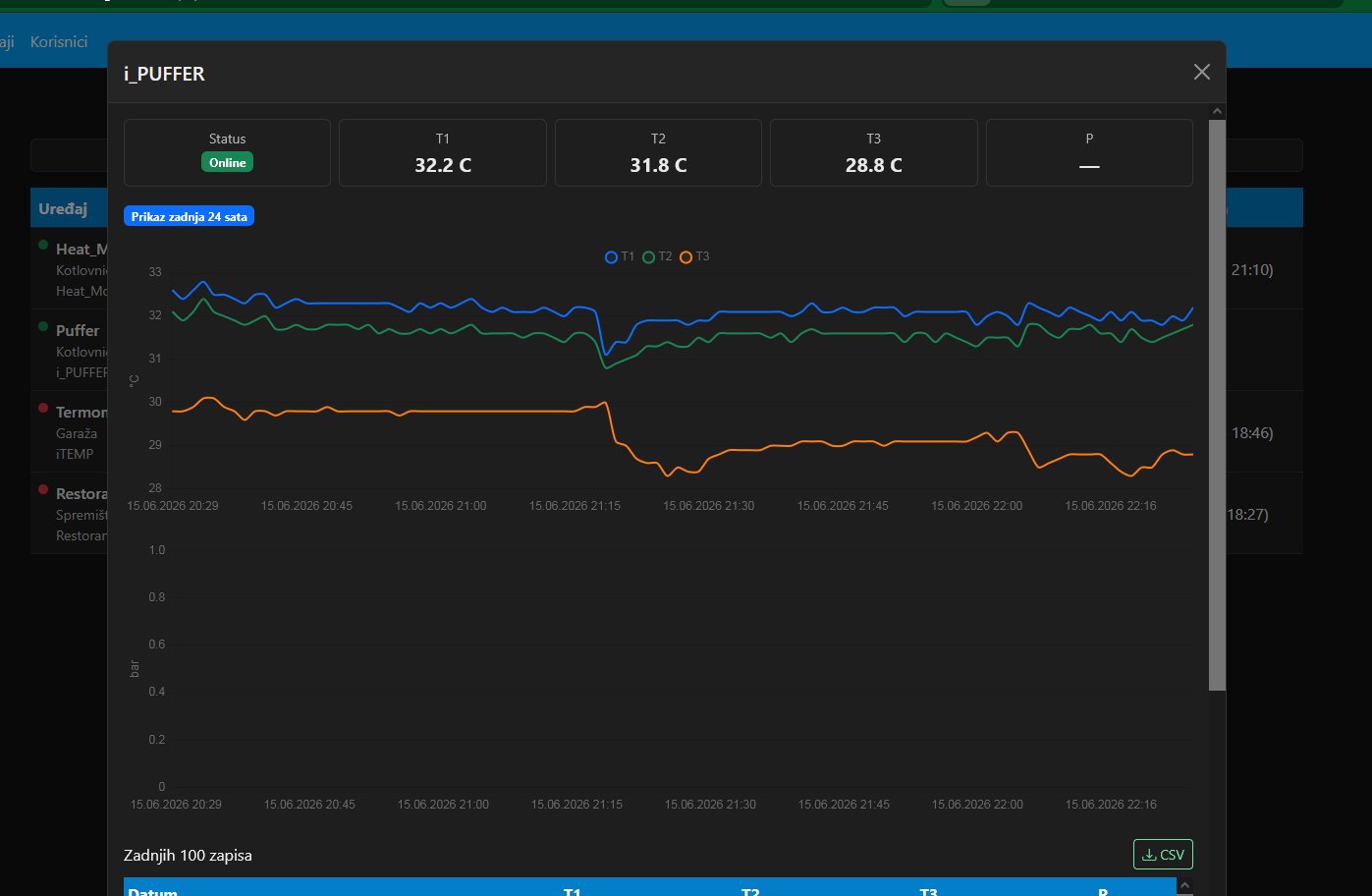

  • pregledavati grafove i povijest mjerenja
  • preuzimati podatke u CSV formatu

Device ID postavlja administrator jer se koristi za identifikaciju uređaja tijekom slanja podataka.

Push obavijesti putem Pushover aplikacije

Nautilis Monitoring Platform podržava slanje push obavijesti putem aplikacije Pushover. Na taj način korisnik može odmah primiti obavijest na mobilni uređaj kada temperatura prijeđe zadane granice alarma.

Postavljanje Pushover obavijesti

  1. Instalirajte aplikaciju Pushover na Android ili iOS uređaj.
  2. Otvorite Pushover račun i prijavite se u aplikaciju.
  3. U Pushover Dashboardu pronađite svoj User Key.
  4. Prijavite se na Nautilis Monitoring Platform.
  5. Otvorite Profil.
  6. U polje Pushover User Key zalijepite svoj User Key.
  7. Uključite opciju Primaj Pushover push notifikacije.
  8. Spremite promjene.
  9. Po želji pritisnite Test Push za provjeru rada obavijesti.

Ako je sve ispravno postavljeno, na mobilni uređaj stići će testna obavijest.

Push obavijesti putem Telegram aplikacije

Nautilis Monitoring Platform podržava i slanje alarmnih obavijesti putem Telegram aplikacije. Telegram obavijesti su besplatne i mogu se koristiti samostalno ili zajedno s Pushover obavijestima.

Postavljanje Telegram obavijesti

  1. Instalirajte Telegram aplikaciju na Android ili iOS uređaj.
  2. Otvorite Telegram i prijavite se svojim korisničkim računom.
  3. Prijavite se na Nautilis Monitoring Platform.
  4. Otvorite Profil.
  5. U dijelu Telegram pritisnite gumb Poveži Telegram.
  6. Platforma će prikazati poruku u obliku /start KOD.
  7. U Telegram aplikaciji otvorite Nautilis monitoring bot.
  8. Botu pošaljite prikazanu poruku, na primjer /start A1B2C3D4.
  9. Ako je povezivanje uspješno, Telegram bot će poslati potvrdu.
  10. Vratite se u Profil na platformi i osvježite stranicu.
  11. Uključite opciju Primaj Telegram notifikacije.
  12. Spremite promjene.
  13. Po želji pritisnite Test Telegram za provjeru rada obavijesti.

Ako je sve ispravno postavljeno, na Telegram će stići testna obavijest. Nakon toga će korisnik primati alarmne obavijesti za uređaje koji su mu dodijeljeni.

Telegram komunikacija odvija se privatno između korisnika i Nautilis bota. Ostali korisnici ne mogu vidjeti vaše poruke, alarme ni podatke o uređajima.

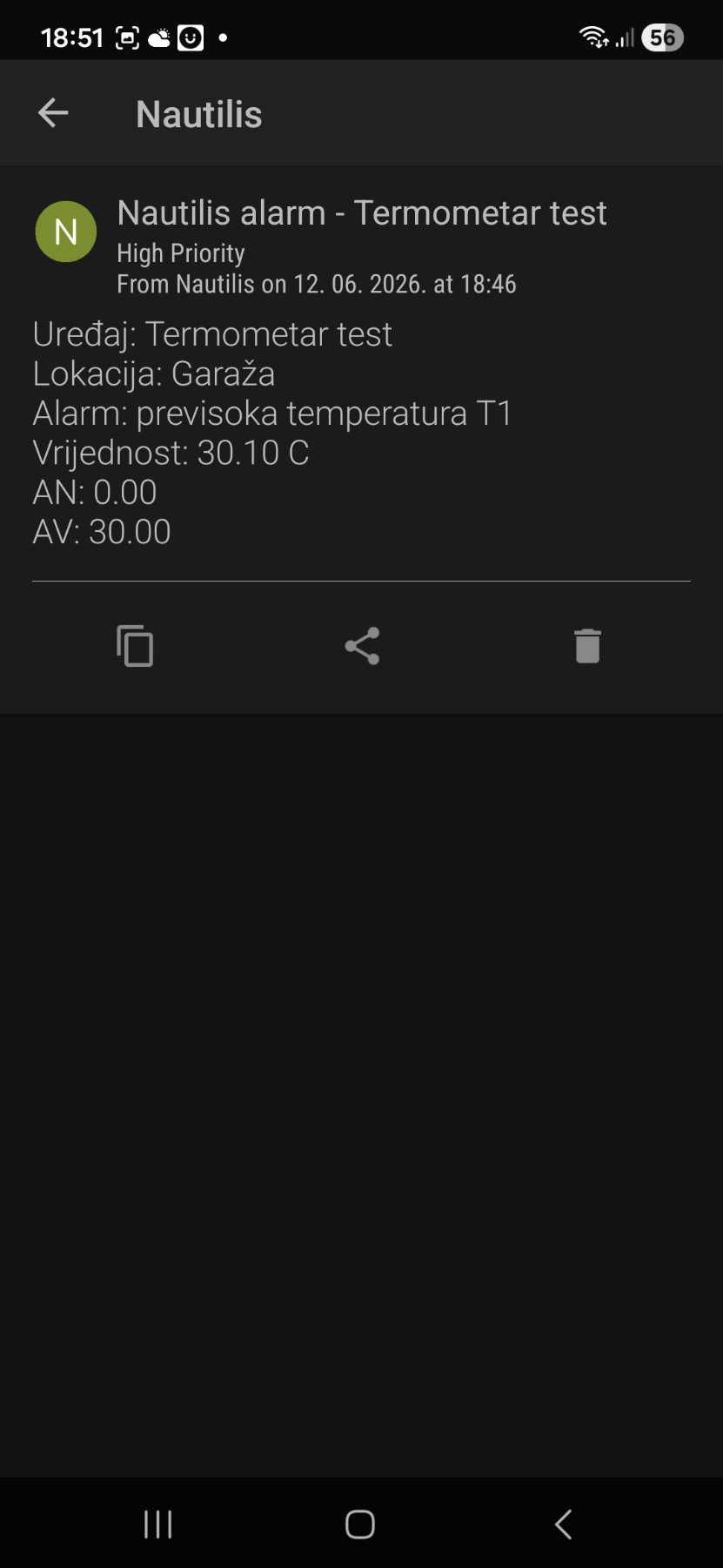

Primjeri alarmnih obavijesti

  • Alarm T1 AN – temperatura senzora 1 ispod zadane granice
  • Alarm T1 AV – temperatura senzora 1 iznad zadane granice
  • Alarm T2 AN / AV – alarmi za drugi temperaturni senzor
  • Alarm T3 AN / AV – alarmi za treći temperaturni senzor
  • Alarm P AN / AV – alarmi za tlak sustava

Korisnik može istovremeno koristiti Pushover i Telegram obavijesti. Ako su obje opcije uključene, alarm će biti poslan na oba servisa.

Tehničke značajke

  • Napajanje: 5V putem USB-C priključka
  • USB-C punjač nije uključen
  • WiFi: 2.4 GHz mreža
  • 5 GHz WiFi mreže nisu podržane
  • Ugrađeni zaslon za prikaz podataka u stvarnom vremenu
  • Podesivo LED pozadinsko osvjetljenje
  • Podrška za °C i °F
↑
